【摘要】流量?jī)x表是過程自動化儀表與裝置中的重要儀表之一。在工業生產過程中，流量測量對生產的經濟性、安全性都是非常重要的。流量的正確計量是生產和能源考核的必備手段，在提高生產效率，保障生產安全和杜絕能源浪費等方面發揮著無可替代的作用。為了準確快速地在眾多流量?jī)x表中選擇最佳的流量?jī)x表，介紹了流量?jī)x表的類型、工作原理、選型標準，然后結合現場工程應用分析了流量?jī)x表選型的正確步驟，最后總結出適合在供熱行業中應用流量?jī)x表的總體思路。
流量的正確計量是生產和能源考核的必備手段，在提高生產效率，保障生產安全和杜絕能源浪費等方面發揮著無可替代的作用。流量又是熱工參數中最難測量的一個參數，流量?jī)x表大都需要適合的測量介質和工況條件為依托方可發揮正確作用，因此合理的選擇流量測量及相關儀表是至關重要的。同時不同流量測量對象有各自不同的測量目的，在儀表性能方面則應有其不同側重點。例如商貿核算和儲運對精度要求較高；連續測量過程控制通常只要求良好的可靠性和重復性，有時還要求寬的范圍度，而對測量精度要求還放在次要地位；批量配比生產則希望有好的精度等。目前，市場上大約有超過100種不同的流量?jī)x表，隨著科學技術的發展，新型的流量?jī)x表還在不斷涌現。然而，沒有一種流量?jī)x表是“放之四海而皆準”的。為此，用戶應當首先了解流量?jī)x表的性能特點，再結合所應用場合的工況條件，最終才能選擇性價比合適的產品。
1.流量?jī)x表的類型及特性

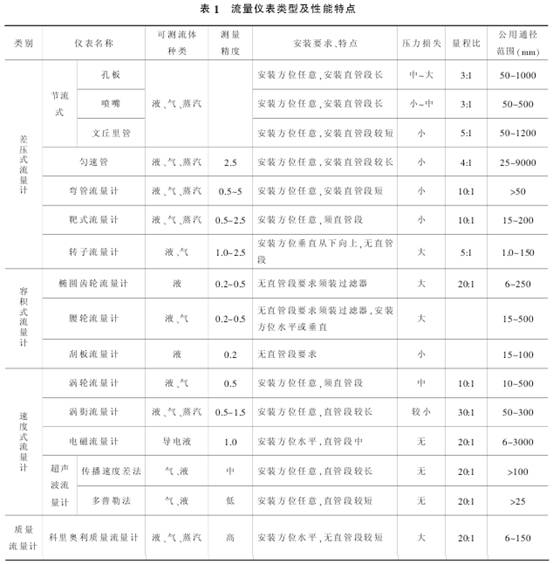

流量?jī)x表的分類方法很多，至今國內外還沒有統一的標準。表1列出了工業生產過程中常用的流量?jī)x表的型式及其主要性能特點。下面分別作簡要介紹。
2.常用流量?jī)x表的工作原理
（1）差壓式流量計：差壓式流量計是在管道中安裝節流裝置或動壓測量裝置，而這些裝置輸出反映流量或流速的差壓信號。
（2）容積式流量計：容積式流量計在進行流量測量時相當于一個標準容器，在測量的過程中，它連續不斷地對流體進行度量，流量的大小與儀表度量的次數成正比。容積式流量計的原理比較簡單，適于測量高粘度、低雷諾數的流體。
（3）速度式流量計：速度式流量計主要通過測量管道截面上流體平均流速來測量流體流量。其中渦輪式：流體作用下的渦輪葉輪受力旋轉，使檢測線圈中產生感應電動勢，由感應電動勢換算成流體的流量；渦街式：利用流體會在管道中的阻流體兩側交替地分離釋放出規則的漩渦，漩渦分離頻率正比于管道內的平均流速，由此可測量流體的流量；電磁式：導電性液體在垂直于磁場的非磁性測量管內流動，切割磁力線，在其兩端產生感應電動勢，由感應電動勢換算成流體的流量；超聲式：測量原理分為時差法與多普勒法，時差法利用聲波在流體順流方向與逆流方向的傳播速度差與被測流體流速之關系求取流速；多普勒法是利用靜止點檢測從移動源發射波產生多普勒頻移用來測量流量。
（4）科里奧利質量流量計：利用流體在直線運動的同時處于一旋轉系中，產生與質量流量成正比的科里奧利力，根據此原理制成一種直接時質量流量?jī)x表。
3.流量?jī)x表的主要技術參數
（1）流量范圍：流量范圍指流量計可測的最大流量與最小流量的范圍。
（2）量程和量程比：流量范圍內最大流量與最小流量值之差稱為流量計的量程。最大流量與最小流量的比值稱為量程比，亦稱流量計的范圍度。
（3）允許誤差和精度等級：流量?jī)x表在規定的正常工作條件下允許的最大誤差，稱為該流量?jī)x表的允許誤差，一般用最大相對誤差和引用誤差來表示；流量?jī)x表的精度等級是根據允許誤差的大小來劃分的，其精度等級有：0.02、0.05、0.1、0.2、0.5、1.0、1.5、2.5等。
（4）壓力損失：壓力損失的大小是流量?jī)x表選型的一個重要技術指標。壓力損失小，流體能消耗小，輸運流體的動力要求小，測量成本低。反之則能耗大，經濟效益相應降低。故希望流量計的壓力損失愈小愈好。
4.流量?jī)x表選型的關鍵影響因素
流量?jī)x表的選型對儀表能否成功使用往往起著很重要的作用，因此選擇流量?jī)x表時應結合多方面影響因素，揚長避短，選擇最合適的儀表。一般選型應從以下幾方面影響因素進行考慮：
（1）首先須考慮流量計量的用途：不同的測量目的，在儀表性能方面有其不同側重點。例如商貿核算和儲運對精度要求較高；連續測量過程控制通常只要求良好的可靠性和重復性，有時還要求寬的范圍度，而對測量精度要求還放在次要地位；批量配比生產則希望有好的精度。
（2）被測流體的特性：流體的溫度、壓力、密度、粘度、化學腐蝕、磨蝕性、結垢、混相、相變、電導率、聲速、導熱系數、比熱容，等熵指數等；
（3）滿足工藝的要求（滿足工藝的流量變化范圍、工藝對壓力損失的影響等）以及國家規范及計量部門對介質流量計量的要求，從而確定流量?jī)x表的性能：準確度、重復性、線性度、范圍度、流量范圍、信號輸出特性、響應時間、壓力損失等；
（4）現場條件的安裝要求：管道布置方向，流動方向，檢測件上下游側直管段長度、管道口徑，維修空間、電源、接地、輔助設備（過濾器、消氣器）的安裝等；要使流量計能準確地進行測量，必須滿足所規定的直管段長度，并考慮是否滿足耐溫、耐壓、抗振動及安全保護問題等影響儀表安裝的因素。
（5）儀表使用后周?chē)h(huán)境條件等的影響：主要從環境溫度、濕度、電磁干擾、安全性、防爆、管道振動等方面進行考慮，還須考慮儀表的日常維修、維護、更換是否方便。
（6）經濟因素方面的影響：儀表購置費、安裝費、運行費、校驗費、維修費、儀表使用壽命、備品備件等。有時計量部門要求配置的儀表系統所需經費往往與實際所給的費用有差距，這時只能根據經費選擇合適的儀表。
5.流量?jī)x表的選型準則
分析了上述儀表選型影響因素后，選擇某個具體工程的流量?jī)x表時應盡可能滿足如下準則：
（1）流量?jī)x表的重復性要好；（2）流量測量系統的總準確度較高；（3）流量計本身有相當強的流動調整能力，要求較短的直管段，無需流動調整器；（4）總的永久壓力損失要小、耗能費要少；（5）流量測量的量程比要較寬；（6）流量計本身有自清掃能力，可測量臟污流體，無需過濾器；（7）流量計本身耐受流體腐蝕能力要強，性能要長期穩定，可靠耐用；（8）流量計本身故障率要小，維護與修理費用要少；（9）流量計本身無可動部件，檢定周期較長，使用壽命較長；（10）流量計的購置費與校準費要適中，安裝與運行花費要少。
在具體工程中還應根據工程的特點選擇合適的流量計，并不需要完全滿足上述選型準則，比如在供熱管網前端的間供熱力站的一次側流量計量，此時就沒必要選擇永久壓力損失小的流量?jī)x表，應跟據工藝的壓力損失要求進行選擇即可。
6.流量計在供熱工程中的應用
流量?jī)x表的選型是科學的、系統的系統工程，應通過分析流量?jī)x表的類型、工作原理、影響因素，結合現場實際工況做出正確的選擇。
在供熱管網中一般需要對兩種介質進行流量計量：蒸汽及熱水。
對于蒸汽計量：
在熱電聯廠行業內，一般均采用打孔抽汽的方法抽取低壓過熱蒸汽和熱網循環水進行一級換熱，此時需要對低壓過熱蒸汽進行計量，該參數僅為考核電廠內的運行管理，不作為貿易結算用，因此此時的流量計量要有較低的壓力損失，較短的安裝直管段，并且根據供熱系統性質要求流量計量程比較寬，因此根據表1可知應選擇彎管流量計或渦街流量計較為合適，而孔板和噴嘴等延循電廠的觀念采用較多，但隨著認識水平的提高，必然選擇彎管流量計或渦街流量計，對于這兩種流量計的比較可知，渦街流量計的安裝要求較高，同時維護費用較高，渦街流量計的耐溫能力較低，因此可采用彎管流量計。
對于蒸汽鍋爐產生蒸汽量的計量，就需根據工藝要求壓力損失的情況進行選擇，并且如果蒸汽計量作為貿易結算表來用時，此時采用渦街流量計和流量孔板及噴嘴的較多。
對于熱水計量：因?yàn)楣峁芫W(wǎng)的熱水計量一般為高溫水，同時供熱管網的熱水較臟，因此選用電磁流量計較為理想。同時有時供熱管網的全網自控系統有時也采用一次側流量控制的方式，此時流量計量是用來作為控制量的，此時采用實時性很好的電磁流量計更為理想。當然還應根據管網中計量介質的流速進行選擇合適的流量計，電磁流量計不使用于較低流速的流量計量。
隨著我國供熱計量收費的發展，熱量表的安裝與選擇成為了今后儀表工作人員的重要工作，我國目前常用的熱量表還是以超聲波熱量表為主，而沒有采用電磁流量計作為流量檢測元件，主要是認為熱水有消磁的性能，以及電磁流量計以受到外界電磁干擾，但超聲波流量計的精度等級較低，一般不應作為貿易結算表來用，因此從貿易結算表的精度等級上來說還應該采用電磁流量計作為流量檢測元件。
7.結語
隨著生產工藝復雜程度和自動化程度的提高，會對流量測量及控制提出更新、更高和更多的要求，如特大口徑、特大流量測量；超微小流量測量；高溫介質的流量測量；超低溫介質的流量測量等等。近年來，核磁共振流量計、放射性同位素流量計等新儀表已日臻完善，流量測量準確度在不斷提高。應根據工程的實際情況權衡利弊，慎重做出選擇，不要盲目根據經驗做出判斷。
流量?jī)x表的選型應以工程的實際情況為依據，對現場的安裝充分重視，充分考慮流量?jī)x表的影響因素，不局限于常規標準化儀表的選用，可考慮采用新型流量?jī)x表的可能性，從而使流量?jī)x表的選型能夠最終成為符合現場工程的高性價比的合適產品。
