摘要:电磁流量计目前广泛应用于贸易结算领域其精度直接影响了交易的公平性本文对电磁流量计示值误差的不确定度评定进行了阐述希望电磁流量计的使用可以更正确。
0引言
电磁流量计是20世纪五六十年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计的工作原理是利用法拉第电磁感应定律,在封闭管道中设置-个与流动方向相垂直的磁场,通过测量导电液体在磁场中运动所产生的感应电动势推算出流量。本文依据JJG1033-2007《电磁流.量计检定规程》规定的方法，对电磁流量计的示值误差进行了不确定度评定。
1概述
依据JJG1033-2007《电磁流量计检定规程》,静态质量法水流量标准装置,DN(6~150)mm,U≤0.03%(h=2)测量范围在DN(6~150)mm;被测对象为电磁流量计,DN80mm,0.2级检定流量:Q,=80m³/h;使用容积比较法进行测量。
2测量模型

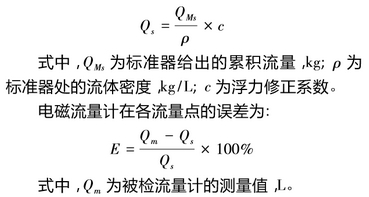

由于水的体积压缩系数很小当压力变化不是很大时可将水看作是不可压缩液体因此,用质量法水流量标准装置检定电磁流量计时通过流量计的实际体积流量为:
3标准不确定度评定
选用水平台位DN80mm静态质量法水流量标准装置对准确度等级为0.2级,DN80mm电磁流量计Q;=80m3/h流量点进行相对示值误差测量。不确定度分析如下:
3.1静态质量法水流量标准装置的不确定度

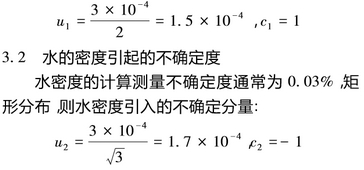

静态质量法水流量标准装置的不确定度为
0.03%k=2则:
3.3被检表的测量重复性

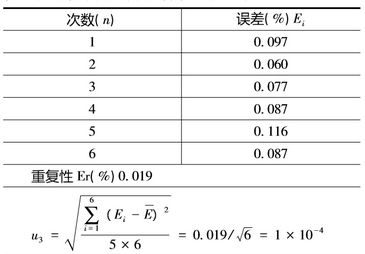

正式比对开始时对Q1=80m³/h流量点分别进行6次重复测量测量结果列表如下:
4合成标准不确定度

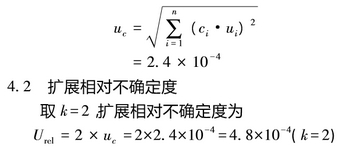

4.1合成标准相对不确定度
以上各量互不相关故合成相对不确定度为
5结语.
电磁流量计示值误差的不确定度研究可以有效提高电磁流量计的使用效率还可以提高其精度符合电磁流量计使用者的利益,也符合贸易双方的共同利益。
