摘要:依据检定规程,对三种类型的气体流量计分别采用了不同位置的测压方式，根据测量结果进行分析,给出试验结论。
1引言
气体流量计作为气体流量计量用仪表已经得到了普遍推广和应用。而在用户的实际安装应用中,对流量计测压位置的选择并没有得到足够的重视。对于大多数智能化的气体流量计来说,内部已经具备了温压补偿计算标准状态流量的能力,在补偿公式中,压力是作为一个重.要的参数参与计算的。所以，对流量计测压位置的选择,有着重要的意义,它直接对气体流量计的测量结果产生影响。目前国内对此类问题的分析较少,基于此上原因，我们进行了相关的试验。此次试验分别选用了常用的气体罗茨流量计、气体涡街流量计以及气体涡轮流量计作为被测对象音速喷嘴法气体流量标准装置作为主标准器。
2检定规程对测压位置的要求
2.1气体罗茨流量计测压位置的要求
依据JJG633-2005《气体容积式流量计》,气体罗茨流量计的测压位置规定在流量计的上游侧。
2.2气体涡街流量计测压位置的要求
依据JIG1029-2007《涡街流量计》气体涡街流量计的测压位置应在流量计表体上。如流量计表体上无取压孔，应根据流量计本身要求确定压力的测量位置。如无特殊要求装置应在流量计下游(2~7D处安装压力计。
2.3气体涡轮流量计测压位置的要求
依据JJG1037-2008<《涡轮流量计》气体涡轮流量计的测压位置应在流量计表体上。如流量计表体.上无取压孔，应根据流量计本身要求确定压力的测量位置。
3各类流量计不同测压位置的试验结果

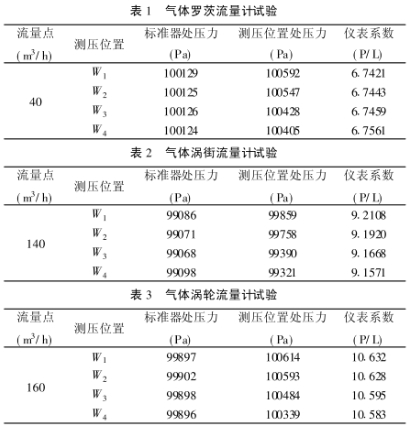

依据各类流量计对测压位置的要求,我们选取了四组测压位置,对流量计0.4qmax的流量点进行仪表系数检测。
3.1各类流量计试验结果
3.2试验结果分析
依据规程,各类流量计正确测压位置分别为:气体罗茨流量计.上游(WI)气体涡街流量计下游(W4)。因为气体涡轮流量计考虑到表体没有取压孔所以我们选择了离表体最近的流量计进口处(W2)为正确测压位置作为参考。由此计算各测压位置不同带来的示值误差。

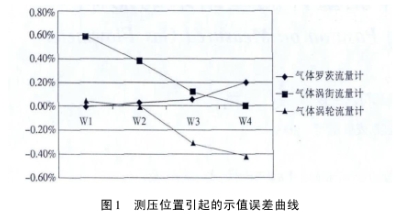

根据计算得到的示值误差,考虑到标准装置自身以及人为操作带来了微小误差,可以看出，测压位置不同对气体罗茨流量计的测量结果影响较小，而对气体涡街流量计和气体涡轮流量计的影响较大。随着测压位置沿着流体流动的方向深入,对气体罗茨流量计和气体涡轮流量计引起的误差越来越大，而对气体涡街流量计引起的误差则是越来越小，这与规程对测压位置的要求有关。具体的误差曲线见图1。
4根据实验结果分析可以得到的结论

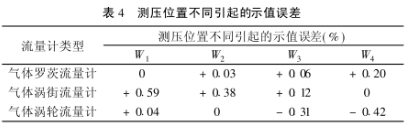

4.1根据拟合的误差曲线,我们分析得到在流量计.上游4D至下游7D的距离之内,测压位置的确定，对气体罗茨.流量计的测量结果影响不大，最大的影响误差仅为+0.20%;而对于气体涡街流量计和气体涡轮流量计的测量结果则影响较大,最大的影响误差分别可以达到+0.59%和-0.42%。常见的这三类流量计的正确率等级为1.0级和1.5级,可见气体涡街流量计和气体涡轮流量计测压位置的不同对流量计测量结果的判定有着很大的影响。因此，在检定气体涡街流量计和气体涡轮流量计的时候，依据规程确定测压位置是至关重要的。
4.2流量计的仪表系数是流量计实际流量Q0计量的关键参数,在其他参数不发生变化的前提下，仪表系数设定的值越大,则计量得到的流量值Q1越小,反之则越大。根据本次试验的结果,在流量计上游4D至下游7D的距离之内,气体罗茨流量计的测压位置随着流体流动的方向深入,仪表系数会逐渐增大，而气体涡街流量计和气体涡轮流量计的仪表系数则会逐渐减小。根据三类流量计的正确测压位置,得到在气体罗茨流量计的正确测压位置w的下游位置测压，越远离W1则测量得到的仪表系数的值越大,导致流量计在计量时的流量Q1会越小，△Q会越大(△Q=|Q0-Q1|)。在气体涡街流量计的正确测压位置w4的上游测压越远离W4,则测量得到的仪表系数的值越大,流量计在计量时的流量Q1会越小,△Q会越大。在气体涡轮流量计的正确测压位置W2的上游测压越远离W2,则测量得到的仪表系数的值越大,流量计在计量时的流量Q1会越小，△Q会越大;在W的下游测压越远离W2,则测量得到的仪表系数的值越小Q1流量计在计量时的流量会越大,△Q会越大。
5结论
综上所述，根据流量计的不同，测压位置的确定对测量结果有着不同的影响。流量计的测压位置偏离正确位置越大,给测量结果带来的误差影响量越大，以气体涡街流量计和气体涡轮流量计更为明显。因此,确定正确的测压位置，是流量计的计量过程中不可忽视的重要环节。
