摘要:涡街流量计的仪表系数只能在较窄的范围内保持恒定,从而制约了其测量范围。利用仪表系数非线性修正的方法对其进行改进。实验证明,改进后的涡街流量计,量程范围为6.05~497.79L/h,线性度为1.111%,在保证精度的前提下可以有效的扩展量程范围,适合在煤矿瓦斯抽放管路中使用。
0引言
治理煤矿瓦斯最直接有效的措施是对井下的瓦斯进行抽放。目前,我国煤矿瓦斯抽放管路流量的测定方法主要有孔板流量测定、均速管测定、皮托管流量测定等['1。，由于采用的原理是节流原理,人为减少抽放管道的直径,影响抽放效果。涡街流量计因其介质适应性强、无可动部件、结构简单、可靠性高、压力损失小等诸多优点,应用广泛。该流量计在正常范围内,其仪表系数基本为一常数,但在测量小流量时表现出明显的非线性,制约了涡街流量计测量范围和测量精度[2]。研究发现,涡街流量计的频率输出信号在较宽的量程范围内都能获得良好的重复性。普通模拟涡街流量计确保仪表系数线性度在1%以内的量程比只能达到10:1,远低于理论量程比100:1。为此,一种新型的涡街流量计,以使其在保证精度和线性度的前提下具有较宽的量程,特别是降低测量下限。
1涡街流量计的测量原理
涡街流量计测量的理论基础是流体力学中著名的“卡曼涡街”原理。在流体中放置一根轴线与流向垂直的非流线型柱形体,称之为旋涡发生体。当流体沿旋涡发生体绕流时，会在旋涡发生体下游产生两列不对称但有规律的交替旋涡列，这就是所谓.的卡曼涡街。大量实验证明:在一定雷诺数范围内，稳定的旋涡发生频率ƒ与流经旋涡发生体两侧的平均流速υ1切之间的关系可表示为:
式中:St一斯特劳哈尔数,对一定形状的旋涡发生体在一定雷诺数范围内其量纲为1;
b一旋涡发生体迎流面的宽度,m;.
υ一管道内的平均流速,m/s;
A一旋涡发生体两侧弓形流通面积之和与管道的横截面积之比;
D一管道内径,m。.
交替地作用在旋涡发生体上升力的频率就是旋涡的脱落频率,通过压电探头对升力变化频率的检测，即可得到f,再由式(1)可得体积流量为:
式中:qv一体积流量,m³/s;
K一涡街流量计的仪表系数,m-3。
由式(2)可见,涡街流量计测量流体的体积流量，主要是通过测量涡街频率ƒ来实现的,而涡街频率ƒ只与流速υ和发生体的几何参数(形状和几何尺寸)有关，而与被测流体的特性和组分无关”。由式(3)可知,仪表系数K应为常数,但实际情况并非如此,在小流量时,仪表系数K是非线性的。
2系统硬件与仪表系数非线性修正方法
2.1系统硬件

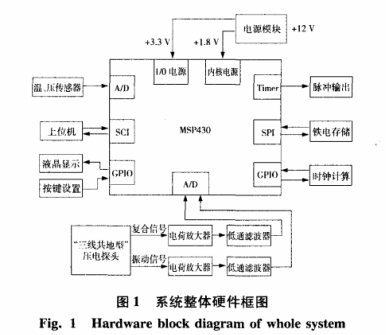

系统的整体硬件结构见图1。整体硬件结构可以分为以下几个部分:检测复合信号和振动信号的“三线共地型”压电探头传感器以及后续处理电路;为系统各模块提供电源的电源电路;压力传感器的温度、压力检测电路及后续调理电路;上、下位机通讯的SCI通讯模块电路;各种现场实时参数显示的液晶显示电路;各种掉电数据保存的铁电存储FRAM电路;掉电时间计算的DS1302时间电路;现场用户翻页选择的按键输人电路以及脉冲输出电路;采用MSP430单片机的微处理器。
2.2非线性仪表系数修正
随着工业技术的发展和进步,对宽量程、精度高涡街流量计的需求日渐迫切,各种仪表系数非线性修正方法和应用相继出现。最早出现的是采用硬件电路进行修正。该方法稳定可靠,但只适用于单调上升(或下降)的曲线形状!5]。由于电子技术特别是单片机技术的迅猛发展,这一问题得到了更好的解决。由实际标定的结果可以回归为仪表系数与频率函数关系式,并将表达式存人单片机系统的程序存储器中。测量传感器信号频率,根据函数表达式计算出此时的仪表系数,从而实现仪表非线性修正。相关公式如下:
平均仪表系数`K:
式中:Kij一第i个检测点第j次检测的仪表系数。修正方法的实现过程:
(1)通过水流量标准装置测量K-Qv曲线中的特征点。每个流量点测量三次,相同时间t内每次脉冲为N1、N2和N3计算频率后,采用三次样条[6)拟合,绘制K-Qv特征曲线。理论上测量点越多越正确。频率计算式为ƒ=(N1+N2+N3)/3t。(2)计算涡街流量计特征曲线的平均值K,按精度要求计算Kmin和Kmax。对于气体涡街流量计,线性误差E1=0.015。所以,Kmin=K-KE1/2,Kmax=K+KE1/2。
(3)计算需要修正的频率段。在待修正频率段内选择步长t=0.015Hz,每隔l计算K,每-一个ƒi对应一个Ki。由ƒi/Ki=ƒimin/Knin=fimax/Kmax=qvi计算每个ƒi将被修正成的ƒimax和ƒimin。.
(4)将有交集的ƒimax-ƒimin合并,即将相邻ƒi都修正为同一个ƒi。ƒj只要在ƒimax和ƒimin之间就能够满足线性度要求,从而完成优化。
3实验结果

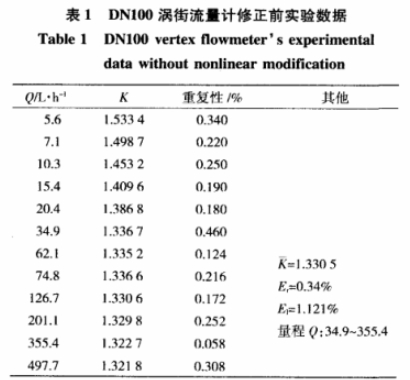

为验证改进后的涡街流量计工作效果,将DN100口径的涡街流量计用于标准水装置上进行实流实验。表1为改进前的实验数据,该涡街流量计量程范围在34.9~497.7L/h,其线性度为E1=.1.121%。流量在5.6~34.9L/h是非线性的,但具有较好的重复性,需要进行非线性修正。

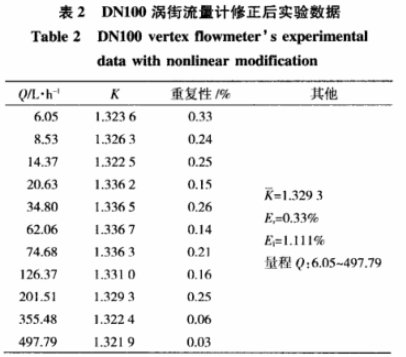

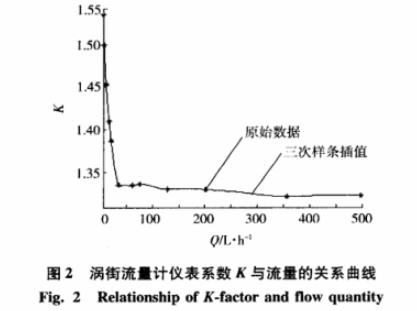

根据文中提出的修正方法,得到图2的拟合曲线和改进后的实验数据表2
由表2可见,修正后的量程范围Q为6.05~497.79L/h,线性度为E1=1.111%,满足气体涡街流量计的要求，且量程范围扩大。
4结束语
一种基于单片机MSP430的涡街流量计,利用仪表系数非线性修正法对其进行修正,扩大了其测量的量程范围。该方法实现简单.功耗低,效果明显,适合在煤矿瓦斯抽放管路中应用且可以推广到其他行业领域。
