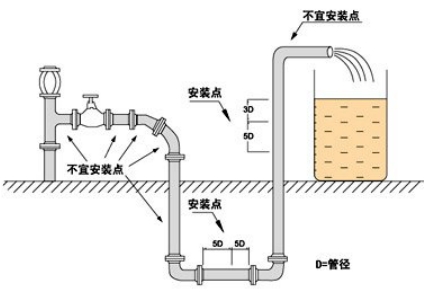

为了使流量计工作可靠稳定，在选择安装点时应注意以下要求:
(1)尽量避开铁磁性物体，高射频，强震动干扰源及具有强电磁场设备(如大功率电机、大型变压器等)，
以免磁场影响传感器的工作磁场和流量信号
(2)应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装
(3)应尽量避免日晒雨淋，环境温度应在-20~60℃及相对湿度小于95%
(4)选择便于维修，活动方便的地方
(5)电磁流量计应安装在水泵后端，决不能在抽吸侧安装:阀门应安装在流量下游侧
电磁流量计安装注意事项

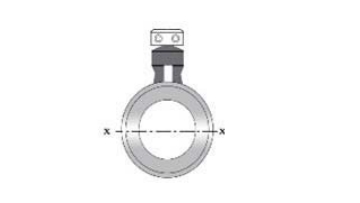

(1)传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求a二电极的中心连线处于水平状态。
(2)介质在安装位置应该满管流动，避免不满管及气泡附着在电极上
(3)对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用命。

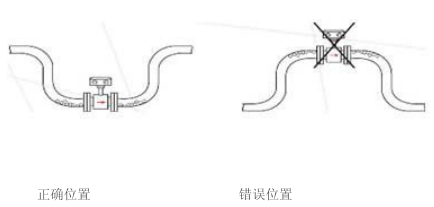

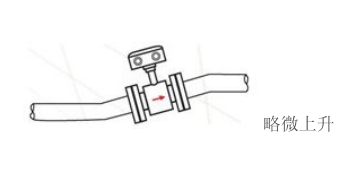

(4)流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法，使其满管,
严禁在管道最高点和出水口安装流量计。
(5)修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段至
少须满足:前直管段≥5D,后直管道≥2D(D为管径)

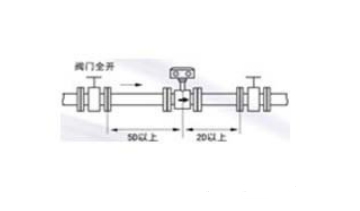

(6)前后直管段为流量计前≥5D，后端≥2D
(7)不把流量计安装在被测流体电导率极不均匀的地方。在上游有化学物质注入的情况下，极易导致电导率的不均匀性，从而对流量指示产生严重干扰。在这种 情况下，建议将注入口移到下游管道。如果必须从流量计上游注入化学物质，则 流量计应尽量远离注入口(一般在20D以上),以保证液体充分混合均匀。

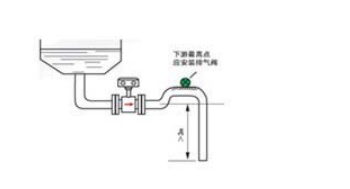

(8)自由落差式流量计的安装示意图如下:

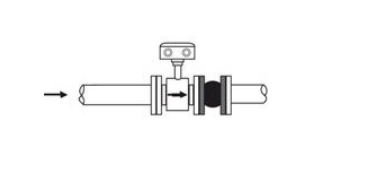

(9)大口径电磁流量计(DN200以上)安装时建议在安装管线上加接弹性管件

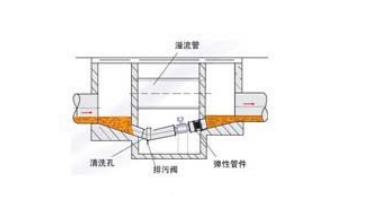

(10)明渠或非满管管道安装流量计时安装位置应低于明渠底部以保证流量计满管。安装排污阀(在管道最低处)及清洗孔，以排放沉淀物及清洗流量计测量管。 为便利安装，建议在流量计下游安装弹性管件。

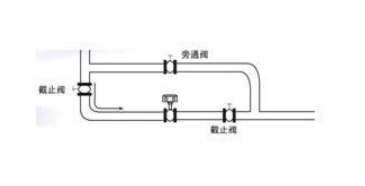

特别建议:建议采用截止阀和旁通管路以便维护和调零
安装注意事项
搬运及吊装:切忌用棒或绳子穿过流量计测量管将其吊运，测量管内衬一旦 受到损坏，将造成流量计报废 DN80口径以上流量计,切忌用手或绳子拎或吊运流量计转换器或接线盒,因转换器或接线盒无法承受较大重量
安装时避免流量计两侧管路不对中或倾斜
安装前应清除焊接法兰时留在管道端口的焊渣和凸起物,以防止衬里受损
电磁流量计的接线
●若采用分体安装，连接的信号电缆采用定制的专用电缆线，电缆线越短越好
●励磁电缆可选用YZ中型橡套电缆，其长度和信号电缆一样
●信号电缆必须与其它的电源电缆严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起，应分别单独穿在钢管内
●信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在-起，应将多余的电缆剪掉，并重新焊好接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

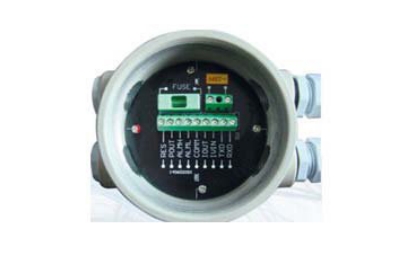

一体就地显示接线端：
IOUT：流量电流输出(两线制电流输出)
IVIN：两线制24V电压输入
POUT：双向流量频率(脉冲)输出
COMM：频率,脉冲,电流公共端(地线)
ALML,ALMH：上,下限T-T+RS485通讯FUSE输入电源保险丝
RES：接上拉电阻
TXD,RXD：通讯输入
L,N：电源220V输入(特殊订货24VDC)

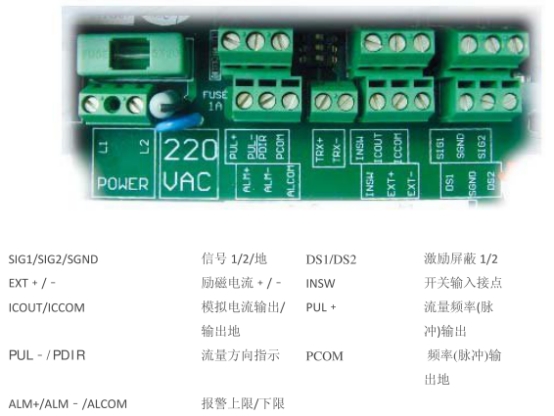

分体式远传接线端
自诊断及故障处理

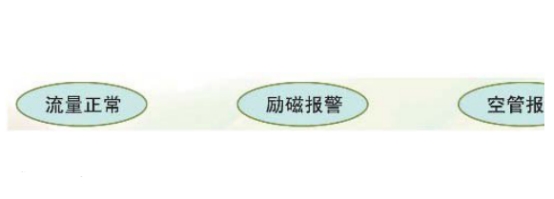

电磁流量计转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。因此，用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右.上方提出“!”"惊叹号。在测量状态下，通过下键翻页，显示出故障内容如下:
仪表无显示
a)检查电源是否接通:
b)检查电源保险丝是否完好:
c)检查供电电压是否符合要求:
d)检查显示器对比度调节是否能够调节，并且调节是否合适:
e)如果上述前3项a)、b)、c)都正常，第d)项显示器对比度不能够调节，请将转换器交生产厂维修。
励磁报警
a)励磁接线EX1和EX2是否开路:.
b)传感器励磁线圈总电阻是否小于规定阻值
c)如果a、b两项都正常，则转换器有故障
空管报警
a)测量流体是否充满传感器测量管;
b)用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路，此时如果"空管报警”提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阀值及空管量程设置错误:
c)检查信号连线是否正确;
d)检查传感器电极是否正常:
①使流量为零，观察显示电导比应小于100%
②在有流量的情况下，分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KS2
(对介质为水测量值。最好用指针万用表测量，并可以看到测量过程有充放电现象)。
e)用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明传感器电极被污染，应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消.上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。
