涡街流量计在工业生产中的使用与维护

摘要:涡街流量计是速度式流量计,具有温压补偿、瞬时流量显示和累积流量积算功能。选用仪表类型时要考虑应用场合、精度要求和仪表功能等因素。该文介绍涡街流量计的正确安装和维护及其在使用过程中常见故障现象和处理方法。
0引言
  涡街流量计是速度式流量计之一,主要用于工业管道介质流体的流量测量,如液体、气体、蒸气等单相流满管介质的测量。有模拟量标准信号或数字量脉冲信号输出,智能流量显示仪,具有温压补偿、瞬时流量显示和累积流量积算功能。便于计算机等数字系统配套使用,是一种理想的流量仪表。
1涡街流量计的工作原理
  涡街流量计是由漩涡发生体、频率检测器和信号转换器等环节组成,输出4~20mADC信号或脉冲电压信号。其测量原理是在流动的流体中的垂直流动方向安放1根或多根非流体型阻流体,在一定的流量范围内,流体在阻流体两侧交替地分离、释放出2串频率正比于管道内的平均流速、规则的、不对称有规律的交替漩涡列,如图1所示,且两侧漩涡旋转方向相反[1]采用检测元件测出漩涡频率就可以推算出流体的流量。

  假设被测介质的平均流速为ʋ,旋涡的发生频率为ƒ,旋涡发生体迎面宽度为d,-侧漩涡产生的频率ƒ与ʋ和d之间有如下关系式:

  式中:Sr是雷诺数的函数,在ReD=2x104~7x106范围内,气体5~50m/s;液体0.5~7m/s,当旋涡发生体的形状和尺寸一定时,S,可视为常数,涡街频率与体积流量成比例关系,不受流体物理性质和组份变化的影响。
  涡街流量计可以测量单相流状态下的液体、气体和蒸汽的流量,在混相流体状态时,流量计是不能作出测量的。
2涡街流量计的选用
  涡街流量计按传感器分为法兰式、夹持式和插入式。选型时优先考虑法兰式,其次是夹持式。原因是夹持式和插入式流量计的精度受安装影响较大.不规范的安装将产生很大的测量误差E。无需做控制和计量的场合,可以选用插入式涡街流量计。
  涡街流量计有一体式和分体式两种类型,在高温环境或高空或井中安装的场合,为了改善仪表的工作环境或方便仪表的检修选用分体式仪表。采用一体式仪表时,安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
3涡街流量计的温压补偿
  气体是可压缩流体,当温度和压力变化时,其体积量将随之改变。气体流量测量时均要求流量计输出标准体积流量或质量流量,而涡街流量计只能测.量出工况下的体积流量,所以涡街流量计测量--般气体或蒸汽时仪表选型一定要考虑温压补偿功能。通过温压补偿可以将工况体积流量转换为质量流量[4]或标况体积流量。测量一般气体时,补偿原理是.根据标准气体状态方程式:

  式中:P0,P1分别为标准状态下和工况下的绝对压力(Pa);T0.T1分别为标准状态下和工况下的热力学温度(K);V0,V1分别为标准状态下和工况下的气体体积。
  测量蒸汽时,不能使用标准气体状态方程式,饱和蒸气只需压力或温度补偿。一般有以下两种补偿方式:
一是当涡街流量计传感器无内置压力、温度检测元件时,只能在仪表内部做静态补偿,就是输入固定的温度和压力值用于补偿。此方法只适用于温度压力变化不大的场所。涡街流量计传感器有内置压力和温度检测元件时,仪表根据所测温度和压力判断蒸汽状态是属于饱和蒸气还是过热蒸汽,由仪表内部存储的蒸汽数据库自动计算质量流量。

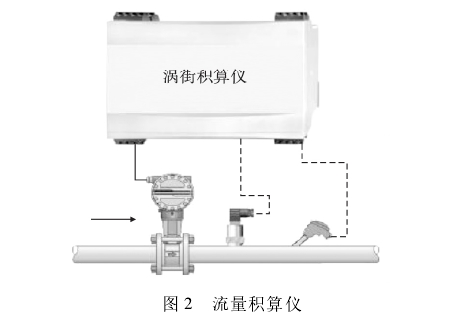

二是采用蒸汽流量积算仪,将涡街流量计所测工况体积流量以及温度和压力变送器所测信号传到蒸汽流量积算仪,如图2所示由蒸汽流量积算仪进行补偿运算。蒸汽流量积算仪内置过热蒸汽以及饱和蒸气补偿算法,可以输出质量流量、标准体积流量甚至热量和比焓等。

4涡街流量计的安装
  涡街流量计的正确安装是保障仪表正常运行的重要环节,若安装不正确,轻则影响仪表的测量精度,重则影响仪表的使用寿命,甚至会损坏仪表。涡街流量计的安装管道要避免高温热源和辐射源的影响,安装场所须有隔热通风措施,避开强腐蚀环境。为了消除电干扰,现场布线要与高压线、电源线和电力设备保持足够的距离。
  涡街流量计尽量避免安装在震动较强的管道上,特别是横向震动;流量计尽量避免安装在架空而.过长的管道.上,导致流量计下垂,造成法兰的密封泄漏;若必须在上述两种情况下安装,需在传感器的上下游2D处分别设置管道紧固装置并加防震垫。
  涡街流量计安装在室外应注意防水,电气接口处应将电缆线弯成U形,避免水顺着电缆线进入仪表壳内。涡街流量计安装点的上游较近处若安装有不断开关的阀门,会影响流量计的使用寿命,易对流量计造成永久性损坏。

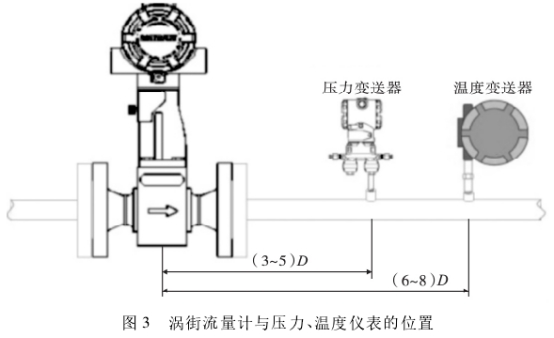

  涡街流量计的口径如果与工艺管道相同,不能满足流量仪表要求时,或者在此流速下测量精度不能保证时,需要缩小仪表口径,从而提高管内流速,保证测量精度。上下游必须有足够的直管段,若传感器安装点的上游在同一平面上有2个90°弯头时,上游直管段≥25D,下游直管段≥5D。根据测量的需要,需在涡街流量计附近测量压力和温度时,测压点应在传感器下游的(3~5)D处,测温点应在传感器下游的(6~8)D处,如图3所示。

5涡街流量计的维护与故障处理
  涡街流量计无可动部件,所以在正常使用情况下,维护工作量较少。在仪表投用的初始阶段,要求液体流量缓慢增加,以免损坏仪表的涡街发生体。
5.1涡街流量计的维护
  日常维护的任务是:密切关注涡街流量计显示板的低电池指示灯,如有闪光现象应尽快更换内部电池;定期检查屏蔽和接地情况,消除外界干扰.有时指示问题是由于受到干扰造成的;定期清洗涡街流量计的探头,探头检测孔如果被污物堵塞,会影响正常测量。
5.2涡街流量计的故障现象与处理
现象1:计量不准。处理方法:检查仪表K系数或口径等关键参数设置;检查测量气体或蒸汽时补偿方式或参数是否正确;检查流量计安装时垫片是否同心或伸入管道等等。
现象2:传感器损坏。处理方法:在蒸汽测量中,99%的涡街流量计传感器损坏原因是因为水锤,为避免水锤的产生需在工艺管线增加疏水器;检查传感器材质选择是否正确,介质是否腐蚀仪表传感器;检查传感器工作温度是否大于额定值。.
6结语
  涡街流量计采用微功耗高新技术,采用锂电池供电,可不间断运行2年以上;可就地显示瞬时流量、累积流量等。涡街流量计广泛适用于化工、石油、冶金、电力、煤炭等领域。只有在正确选型、正确安装和正.确维护下才能保证其发挥应有的作用。
