摘要:针对建设专用装置检定浮子流量计,场地占用大且无法满足实流检定的问题,一种流量范围为0.006~16m3/h的可移动浮子流量计检定装置。装置原理为静态质量法,1台150kg的精度电子秤为主标准器。用专用电动换向器,保证换向同步性。设计基于可编程逻辑控制器(PLC)的控制系统,通过对夹表器夹紧力的实时监测,大幅度降低被测浮子流量计玻璃管在安装过程中损坏的可能性。采用液体流量标准装置检定规程中的方法对整套装置进行实验及不确定度评定,得到其扩展不确定度为0.25%(k=2)。装置具有方便移动、可拆卸、可快速组合的特点,能够满足精度等级1.0级及以下浮子流量计实验室或现场校准的需求。
0引言
浮子流量计是一种使用简单、读数方便的瞬时体积流量测量仪表,适用于低流速液体流量特别是低雷诺数情况下的微小流量测量:工况"。因其结构简单、工作可靠、流量稳定、可测低流速介质等优点明,浮子流量计被广泛用于电力、石化、化工、冶金、医药.环境保护、污水处理等领域。
浮子流量计工作介质自下而上流动,不能水平安装。检定介质与刻度介质不同时需要进行刻度换算和粘度修正。国内各技术机构和企业现有水流量标准装置无法检测浮子流量计,需建立专用检定装置,场地占用大且功能单一。另外,实验室对浮子流量计的检定通常在水流量装置上进行,无法模拟出实际介质条件。虽然实验室检定可给出仪表在.标准条件下的计量性能,但会因实际使用条件、介质的物性参数甚至介质本身的变化而带来附加误差。因此,研究可移动检定装置,实现被检流量计工况条件下的现场计量,对浮子流量计的检测具有重要意义。
本文建立了一套可移动、可与各种液体流量装置高效组合的浮子流量计检定装置,能够快速将水平流场转换为适于浮子流量计检定的垂直流场,很好的满足了多参数、多规格、各种液体工作介质浮子流量计的现场和实验室检测需求。
1浮子流量计检定装置测量原理
流量标准装置是流量仪表进行检测完成量值传递的重要设备,是保证流量仪表质量的关键环节。依据测量:方法可将流量标准装置分为静态质量法、静态容积法、动态质量法和动态容积法。本文设计的浮子流量计检定装置为静态质量标准装置,流量源恒压,流量稳定,测量精度高。静态质量法流量标准装置测量原理是将一定时间内通过流量计的介质,经由换向器全部导人置于称量标准器上的容器中,然后测量容器中介质的质量从而得到流过流量计的介质质量,再通过测量时间得到质量流量。数学模型为
式中:Q一累积质量流量,kg/s;
qm一-瞬时质量流量,kg/s;
m一测:量时间内称量容器内的液体质量示值,kg,
t,t1,t2一测量时间,s。
2浮子流量计检定装置方案设计
2.1装置设计指标
浮子流量计被广泛应用于小管径、低流速测流领域。以液体为例,口径10mm以下玻璃管浮子流量计满度流量的名义管径,流速只在0.2~0.6m/s之间,甚至低于0.1m/s8。常用浮子流量计口径为DN15~DN50,对应的流量范围和精度等级分别见表1和表2。

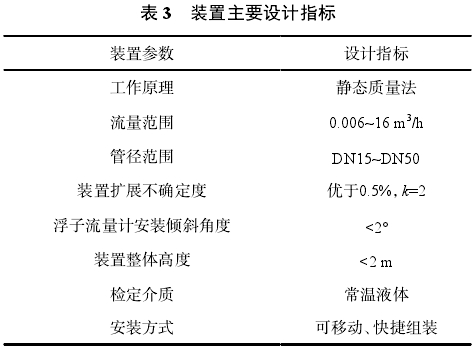

根据常用流量计口径、精度等级和流量测量范围进行装置设计,具体设计指标见表3。装置设计采用测量精度较高的静态质量法,流量范围0.006~16m2/h,满足常用口径DN15~DN50液体浮子流量计检定需求。浮子流量计检定装置的扩展不确定度应优于被检流量计最大允许误差的1/2凹最高精度等级浮子流量计为1.0级(表2),因此组合装置的扩展不确定度应优于0.5%。为保证测量正确率,浮子流量计安装倾斜角度应<2°。为了方便装置的移动、拆卸和高效组装,整套装置高度应不超过2m。
2.2装置结构设计

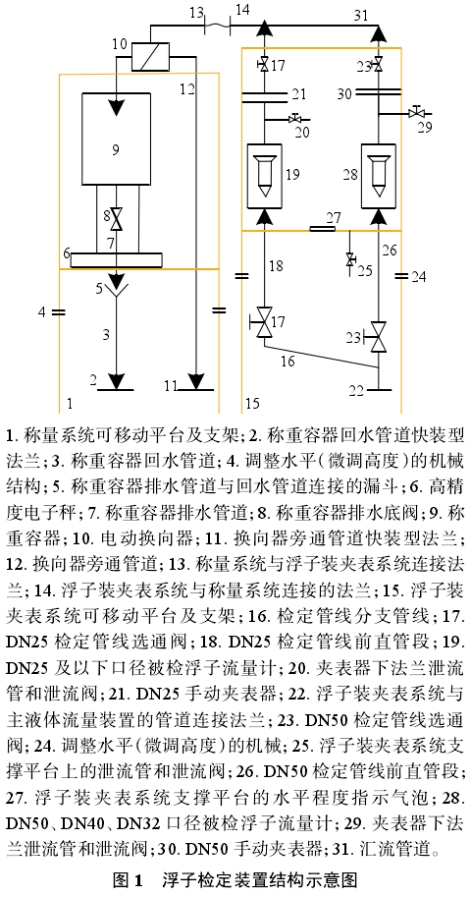

浮子流量计检定装置结构设计如图1,其主体为2个长方体框架,由浮子流量计装夹表系统和称量系统(含水流换向系统)组成。浮子流量计装夹表系统中部为工作台面,台面一侧安装有水平尺,框架底部安装有4个脚轮和4条可伸缩支脚便于装置的移动和调节固定。进水管路上依次安装有快速接头、开关阀、调节阀和排水阀。装置上端设置手动夹表器,实现被检浮子流量计的安装与拆卸。称重系统包括换向器、称量容器和电子秤。称重系统下部为工作台面,同样安装水平尺、脚轮和可伸缩支脚,实现被检浮子流量计与称重系统的连通。
装置设置2个检定台位,DN25以下包括DN15、DN20和DN25为一~条管线,另一个为DN32、DN40和DN50浮子流量计检定台位。采用变换管段的方式,在有限的2个工作台位上覆盖了DN15~DN50所有管径浮子流量计的检定能力。一个台位工作的同时可在另一个台位安装被检表,可有效提高检定效率。
机械设计上,采用电动数控换向器和夹表器超限报警,提高检测过程的自动化和智能化程度。首先,电动换向器控制精度高,且在现场不具备压缩空气的情况下仍可使用。其次,在夹装过程中,浮子流量计尤其是无导向结构流量计的玻璃管极易被气动夹表器夹碎,采用带有夹紧力超限报警功能的手动夹表器可以有效解决这个问题。再次,浮子流量计的正确检测需要垂直稳定流场,对进、出口管道同轴度和工作台面的垂直度要求比较严格。通过水平泡调节工作台面的水平度,可保证被检流量计的倾斜度小于2°。
2..3装置控制系统设计
装置控制部分主要包括夹紧力控制系统、换向器控制系统和称重控制系统(图2),获取电子称读数、控制夹表器、控制换向器动作、控制底阀开关、脉冲计数等由计算机完成。在夹紧力控制系统的设计,上,考虑到被检浮子流量计容易损坏,在每个夹表器.上安装夹紧力传感器(夹紧力测试仪1和夹紧力测试仪2)。当夹紧力过大时,由计算机进行夹紧力超限报警,提示操作人员停止夹紧动作;换向器控制系统中,换向器是液体流量装置的重要组成部分,其不确定度大小对装置整体合成不确定度有较大影响1011)影响换向器精度的主要因素是实际注水时间和触发光电信号所产生时间之间的误差凹本装置采用步进电机驱动分水器换向,由PLC发送脉冲控制电机转速、加速度和转动角度。通过PLC的高速脉冲输出通道,向换向器的步进电机驱动器按照匀加速-定速匀减速的方式发送脉冲,换向器电机带着换向器导流体进行加速-匀速-减速的运行。控制换向器运动,保证装置不确定度水平;称重控制系统中,装置主标准器精度高电子秤通过485通信模式,将传感器读数传输至PLC控制器,实现实时数据采集。
2.4装置连接系统设计
浮子流量计检定装置和液体流量装置连接后的系统示意图如图3,组合装置由储水系统、水源循环稳压系统、变频调速系统、装夹表系统、水流换向系统、计算机控制系统、标准器和仪表检定管线系统组成。在水流量装置管段前后安装三通阀和预留旁路,通过控制三通阀实现水流在试验管路和旁路之间的切换,三通阀的一端分别通过软管与可移动浮子流量计检定装置的人、出口相连,形成浮子流量计检定回路。浮子流量计检定装置和液体流量装置连接成高效组合装置,将水平流场转换成适合浮子流量计检定的垂直流场。
3浮子流量计检定装置的不确定度分析
依据JJG164-2000液体流量标准装置检定规程对浮子流量计检定装置进行不确定度评定叫。不确定度分量主要包括计时器、电子秤和换向器。利用北京计量院水流量标准装置作为动力源,对研发的浮子流量计检定装置进行不确定度评定。换向器在水流量标准装置各组成部分中极为关键,在整个装置不确定度中占有相当比重,是整个装置不确定度的主要来源,本文采用行程差法对换向器换人/换出重复性误差进行测量。浮子流量计检定装置各不确定度分量评定结果见表4和表5。
依据JJG164-2000,浮子流量计检定装置的合成不确定度u=0.1095%,装置的扩展不确定度
U=k·u=2.23x0.1095%=0.2441%~0.25%(k-=2.23)。
1.0级为浮子流量计的最高精度等级,浮子流量计检定装置的扩展不确定度应优于被检流量计最大允许误差的1/2日。组合装置扩展不确定度0.25%,满足最高等级浮子流量检定要求。
4解决的问题
本文解决的问题包括:
1)采用电动数控换向器技术,解决移动装置在现场应用时,由于不具备压缩空气,带来的换向称.重系统无法使用的问题。
2)采用带有夹紧力超限报警功能的手动夹表器,解决玻璃管浮子流量计夹装过程中,容易被夹表器损坏的问题
3)解决了多种工作介质浮子流量计的检测问.题本装置可与各种装置包括水流量、油流量、高黏液体流量等连通,实现各种浮子流量计包括玻璃浮子流量计、金属浮子流量计和塑料浮子流量计等.的在线检测,无需刻度换算和粘度修正。
4)提高了检测效率。装置设计2个被检表台位,每个台位都有各自的开关阀和流量调节阀。相.互独立、互不影响,在检测一台流量计的同时可以更换另一台位的被检表。
5结束语
一种可移动拆卸方便、可快速组合的浮子流量计检定装置,为保证测量精度采用电动换向器减少换人/换出行程差和重复性误差,为避免浮子流量计被夹碎设计了夹紧力报警功能。实验结果表明,组合装置的不确定度(U=0.25%,k=2.23)可有效满足DN15~DN50,流量范围0.006~16m3/h浮子流量计的实验室和现场检定需求。
