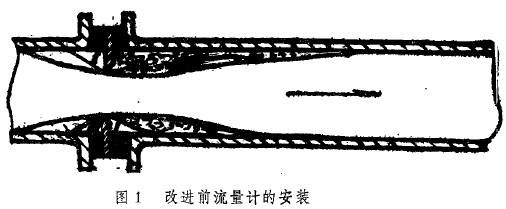

在化工生产中，测量液体流量的方法虽然多种多样，而较为普遍的就数孔板流量计。在管道中插入一块与管轴垂直的并通常带有圆孔的金属片，孔的中心位于管线的轴心位置上，这样构成的装置，称为孔板流量计，孔板称为节流原件，其安装方法如图1。
孔板制作简单，加工方便，且适用于成批量生产，是常用的流体测量元件。现在就我厂的生产情况，介绍孔板流量计及其安装方法的改进。
1.改进前存在的弊病

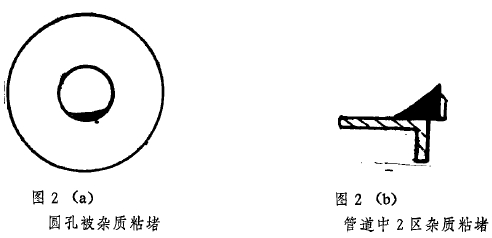

孔板主要用于测定硫酸，硝酸，甲苯的流量，其材质一般为18-8不锈钢(1Cr18Ni9Ti)和铝(A1)两种，不管使用哪种，使用一段时间后，孔板的孔上有一些白色的聚合物粘附(粘附形状如图2)。这些杂质粘附很紧，一般用纸和抹布擦不下来，由于这些聚合物有爆炸性，所以只能用铜凿慢慢地凿下来，很不安全，也很费事。
2.产生原因分析
我厂采用的硫酸，极大一部分是一段废酸浓缩后循环使用，废酸中会有一些杂质，主要是MNT、DNT、TNT、四硝基氧化偶氮苯。
在停车一段时间后，当酸通过管道时，管道中的杂质和酸中的聚合物以及杂质，由于受重力的作用，一般沿管道壁底部随着酸向前移动。当流体通过孔板流量计时，在(图1)1区和2区产生两个死角，形成死区，虽然有一部分杂质，沿着流线通过流量计，但绝大多数，被淤积于2区，时间一长,淤积的杂质就越多，淤积到一定程度，杂质就慢慢的粘附在孔板巾孔的边缘，形成如图(2)(a)(b)所示的形状。
3.改进

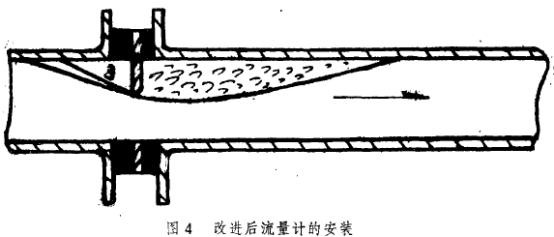

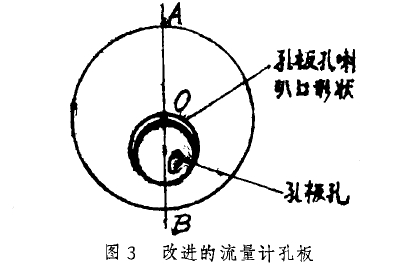

不论是孔板生产单位，还是自己加工。都是圆孔在孔板中心，并且安装时，务必使其孔心与管道的轴心保持一致，这就是造成孔板流量计被堵塞的原因。所以，若要使杂质顺利通过孔板,就要对孔板和安装方法作一些改进,改进后的孔板及安装如图3、图4。孔的中心在整个2孔板外径三之二处为宜(即O'A=2/3AB),其喇叭口也稍作改进。
4.改进依据
1)不易被堵塞。故地您执行。去了一个联移身能职条周的2.所以杂阀继够颧利地谍过乳顿，他之
2)前运动时的冲剧，使杂质能够顺利地通过流量许力的
3)流量的计算
改装前流量计的流量计算为U=C1×μ×A取c=C1×μ则u≈C×A
式中
U---体积流量;
C---校正系数也称孔流系数;
A---孔板中孔的面积;
μ---流体的流速。
同样，改装后流量计的流量计算为U'=C'xA'
在A'=A的情况下，通过小型实验，验证可得出C≈C'，因此，改装前流量与改装后的流量是近似相等的
