摘要:差壓式流量計測量介質流量過程中因介質的密度受介質壓力和溫度的影響，所以要采用溫壓信號對流量值進行補償。采用DCS系統分別對溫度和壓力信號的波動對最終流量值的影響進行了數據模擬分析,說明了溫度和壓力信號的穩定性和準確性對流量的測量是至關重要的，分析了DCS系統中典型的溫壓補償邏輯存在的薄弱點，并給出了相應的解決方案。
在電力生產中流量屬于重要的測量參數，差壓式流量計以其較低的價格、廣泛的應用場合、長期的使用經驗，以及越來越高的精度在流量測量中一直占有非常重要的地位。為提高差壓式流量計測量精度，經常需要對介質流量測量進行相應的溫度壓力補償，溫壓補償信號的準確和穩定對測量具有重要的影響。某電廠曾發生由于用于補償鍋爐主給水流量信號的溫度信號發生故障導致主給水流量大幅波動的情況，嚴重影響了機組的安全穩定運行。
1差壓式流量計工作原理
差壓式流量計主要由節流部件和差壓變送器組成，其原理遵循伯努利方程和流動連續性方程。在密閉管道中的單相流體經過節流件時，由于管道內的流通截面突然減小，流體的流速急速增大，因而流體的動能相應增加。此時流體的部分位能轉化為動能，流體在節流件前后就會產生壓力差。這個壓差值與流體的流量有一個數值比，因此只要測量壓差，就可以得到流體通過管道的流量。差壓變送器將測量的節流件前后實時差壓值送至分散控制系統(以下簡稱DCS系統),在DCS系統內根據相應的計算公式就可以計算出實時的流量值。在工業實際生產中，節流件前后的差壓值與流量值之間的計算公式常采用如下公式：
式(1)中:
qm一質量流量。
△P一節流件前后取壓口的差壓。
ρ一節流件正端取壓口平面上的流體密度。
K一-綜合系數(一般可根據節流件計算說明書中給出.的節流件開孔直徑、可膨脹性系數、流量系數等參數直接求出)。
2差壓式流量計溫壓補償?shù)谋匾?
從式(1)中可以看出，采用差壓式流量計測流量參數中，節流件前后取壓口的差壓可以通過差壓變送器直接進行測量。K值為一常數，唯一不確定變量為被測介質的密度ρ。而被測介質的密度又與被測介質的溫度和壓力有關，在實際生產中介質的溫度和壓力值一般不是固定的，而是隨生產工況的變化而隨時變化的，即被測介質的密度值是隨時變化的。對于密度變化所帶來的影響可以通過密度補償?shù)姆绞絹磉M(jìn)行修正，以得到最接近真實情況的流量,即對被測介質的流量值進行溫壓補償。
3溫壓補償信號對流量測量值的影響

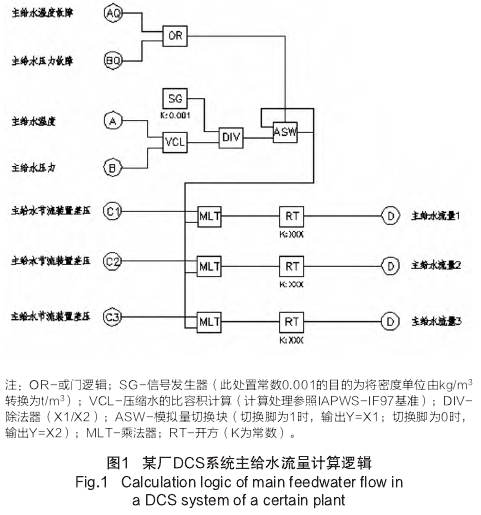

某電廠鍋爐采用超超臨界、螺旋爐膛、一次中間再熱、平衡通風、固態排渣、全鋼構架、露天布置的I型鍋爐，DCS系統采用H-5000M系統。機組正常運行中給水系統采用兩臺50%容量汽動給水泵，主給水流量測量采用差壓變送器+節流噴嘴的方式，機組額定工況下主給水壓力約為28MPa,主給水溫度約為300℃。DCS系統中主給水流量的計算邏輯如圖1所示。
3.1溫度補償信號對流量值的影響

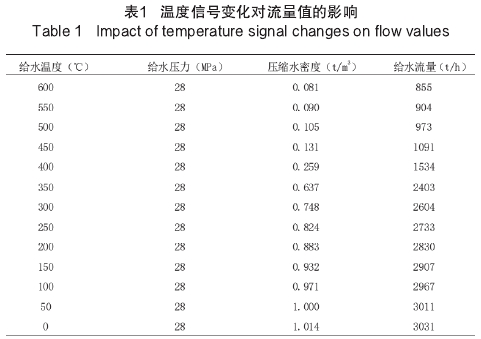

假定機組某一工況下主給水壓力為28MPa，差壓變送器測得的節流件前后差壓值為100kPa，溫度信號因故障導致跳變。以300℃為基準以50為一數據間隔，分別輸人到DCS系統進行模擬，溫度信號變化對主給水流量的影響。
眾所周知水的臨界點為壓力22.129MPa，溫度374.15℃。從表1可以看出給水溫度在350℃~400℃之間波動時，給水流量波動最大。表明在此溫度區間內DCS系統計算時認為水已經從液態轉換為了汽態，壓縮水的密度大幅降低導致最終的給水流量發生大幅下降。
3.2壓力補償信號對流量值的影響
假定機組某一工況下主給水溫度為300，差壓變送器測得的節流件前后差壓值為100kPa,主給水壓力信號因故障導致跳變。以28MPa為基準，以4MPa為一數據間隔，分別輸人到DCS系統進行模擬，壓力信號變化對主給水流量的影響。
從表2可以看出，在壓力為12MPa~8MPa之間壓縮水的密度大幅度降低。經計算12MPa壓力下水的飽和溫度為325℃C,8MPa壓力下水的飽和溫度為295℃，低于了預置值300℃。表明在此壓力區間內DCS系統計算時認為水已經從液態轉換為了汽態，壓縮水的密度大幅降低導致最終的給水流量發生大幅下降。
綜上所述，采用差壓式流量計測量介質流量時溫度、壓力信號的穩定性和準確性對最終能否正確地測量介質流量是至關重要的，尤其是溫度或壓力信號發生大幅度跳變使二次計算軟件(如DCS系統)認為被測介質的狀態已發生汽液兩相變化時，將導致被測介質的流量值大幅失真。如果被測介質的流量信號參與機組重要聯鎖保護時，將對機組的安全穩定運行產生重要影響。
4溫壓補償信號薄弱點分析及解決對策
現在電力生產中已經重視參與重要聯鎖保護信號的可靠性問題，參與控制的信號一般采取三取中,參與保護的信號一般采取三取二的方式進行信號真實性的判斷。但仍普遍存在的一個盲點為只重視參與保護信號的本身是不是冗余和分散的，卻忽視了修正這些信號的測點的可靠性。如前述的鍋爐主給水流量信號,主給水流量信號作為參與鍋爐給水流量控制和鍋爐給水流量低保護的信號對整個鍋爐的安全穩定運行是至關重要的。從測點數量上來看，3個主給水流量信號滿足模擬量控制系統中的三取中，保護系統中三取二的信號配置原則。但因?yàn)橛袦貕貉a(bǔ)償信號的存在，就還需要從另一方面再次考量主信號的可靠性。
1)溫度或壓力信號三重冗余配置
增加溫度或壓力信號的數量，溫度或壓力信號本身和主信號一樣也采用三重冗余的方式進行配置。這樣的話無論是一對一的對主信號進行補償或補償信號三選后再分別對主信號進行補償，對提高主信號的可靠性都是有利的。但受制于現場設備的實際情況，如果在設計階段就沒有考慮三重冗余的設置，后期增加的話一般是比較困難的,尤其是在電廠中的四大管道上增加測點。所以，溫壓測點多重冗余的配置方式最好在設計階段就應該進行考慮。
2)溫度或壓力測點雙冗余配置
溫度或壓力測點雙冗余配置在一定程度上可以提高主測點的可靠性，但要特別注意雙冗余測點信號的處理方式，否則可能會比單測點信號更不可靠。
從圖2可以看出，在邏輯設計中已經考慮了當溫度或壓力信號出現故障時邏輯會自動保持故障前的密度值，防止信號故障導致的密度值大幅失真。用于補償計算密度值的溫度或壓力信號如果為雙冗余配置的話，往往采用雙重冗余信號兩選之后的值。當兩個信號都正常時則兩選值輸出為兩個測量值的均值;當兩個信號中的其中一個故障時則切除故障信號，選擇其中正常的信號作為輸出信號。
信號故障的判斷方式一般分為兩種:當信號超量程或超過預設的變化速率時認為該信號故障。不同的被測對象往往具有不同的變化速率，速率判斷一般需要根據生產現場被測介質的實際情況由經驗值給出。信號超量程的判斷一般根據DCS系統中預設的信號量程，當實際檢測的信號超過量程的-5%~105%時認為信號故障。壓力信號一般由壓力變送器進行檢測，采用壓力變送器時要求DCS系統內設置的信號量程要和就地變送器中設置的量程一致，所以DCS系統中壓力信號的量程設置一般都比較嚴謹。溫度信號一般采用熱電阻或熱電偶進行檢測，熱電阻或熱電偶測量溫度時不依賴于DCS系統中設置的信號量程，而是根據檢測到的電阻值(熱電阻)或毫伏值(熱電偶)進行測量，所以相對壓力信號來講溫度信號在DCS中設置的量程值較為隨意，這就為超量程判斷信號故障埋下了隱患。
舉例來講，如果在機組正常運行中用于補償流量信號的溫度信號值約為300℃，溫度信號在DCS系統中設置的量程上下限為0℃~1000℃。當其中一個溫度信號跳變至700℃時，這時的DCS系統不會判斷其為故障，則兩個溫.度信號經雙選塊后輸出為500℃。根據表1中的數據可以得出此時的流量值已經大幅失真，嚴重影響了機組的安全穩定運行。
雙冗余配置的溫壓補償測點，其中任一測點波動均會影響輸出值，如果信號故障判斷功能設置不合理，在某種程度上講將會比單個測點可靠性更低。所以，雙冗余配置的測點在信號故障判斷時應合理地設置信號量程，尤其要保證任一信號跳變時兩選輸出值不要超過被測介質汽液兩相的轉換點，否則將引起被測介質流量的大幅波動。
3)溫度或壓力信號單點配置
如果溫度或壓力信號單點配置時，要充分考慮單點信號故障后對被測介質流量的影響，需要設置合理的信號故障判斷邏輯和參數，除此還可考慮對溫壓補償后的密度值進行限幅，保證溫壓補償后的介質密度值不因溫壓補償信號故障發生大幅跳變。除上述外，還需考慮如果單點信號故障且又無法及時進行處理的情況下對設備長期運行的影響。在增加實際測點困難的情況下，可考慮采用類似信號代替的方法，如采用同--管道或同一設備上與該測點特征具有高度相似的其它測點進行代替。如果上述辦法仍存在困難，還可考慮采用其它特征信號擬合的辦法，如根據實際運行經驗采用機組負荷信號折算出對應的函數擬合出一條接近的曲線代替實際測點。采用測點代替的方法時需要考慮當真實測點故障后切換至代替測點時的無擾切換問題。
5結論
對差壓式流量計測量介質流量時，溫壓補償信號對流量測量的影響進行了分析。對溫壓補償邏輯中易忽略的薄弱點進行了分析并給出了相關的解決方案，目的是為了使溫壓補償信號在差壓式流量計測介質流量時能發揮其本來功能，而不使其成為影響介質流量測量的問題，以期能夠?yàn)閺V大的生產技術人員提供借鑒經驗。
