SKLU系列涡街流量计是利用卡门涡街原理的流量计产品，它既可以测量液体，也可以被用来测量气体介质。涡街流量计凭借内部无可动部件、稳定性较高，日常维护量相对较小，测量精度高等优点，被广泛的使用于工业生产中的各个领域。并且，涡街流量计有着多种信号输出方式，方便与计算机等控制设备配套使用，实现自动化的工业生产流程。但涡街流量计并不是适用于任何场合的，必须满足其条件才可以使用。本文将挑选几个比较重要的参数为您做详细介绍，帮助您在对涡街流量计进行选型时，可以更加准确。
一、介质（气体、液体）流量范围
型号 |
口径 |
流量范围m³/h |
液体 |
气体 |
饱和蒸汽 |
SKLU-25 |
DN25 |
1~10 |
25~60 |
10~85 |
SKLU-32 |
DN32 |
1.5~18 |
15~150 |
14~140 |
SKLU-40 |
DN40 |
2.2~27 |
22.6~150 |
22~220 |
SKLU-50 |
DN50 |
4~55 |
35~350 |
35~350 |
SKLU-65 |
DN65 |
14~200 |
60~600 |
60~600 |
SKLU-80 |
DN80 |
9~135 |
90~900 |
86~860 |
SKLU-100 |
DN100 |
14~200 |
140~1400 |
135~1350 |
SKLU-125 |
DN125 |
12~360 |
220~2200 |
210~2100 |
SKLU-150 |
DN150 |
30~450 |
350~3500 |
300~3000 |
SKLU-200 |
DN200 |
56~800 |
550~5500 |
550~5500 |
SKLU-250 |
DN250 |
45~1500 |
900~9000 |
850~8500 |
SKLU-300 |
DN300 |
65~2000 |
1360~13600 |
1250~12500 |
二、安装直管段长度

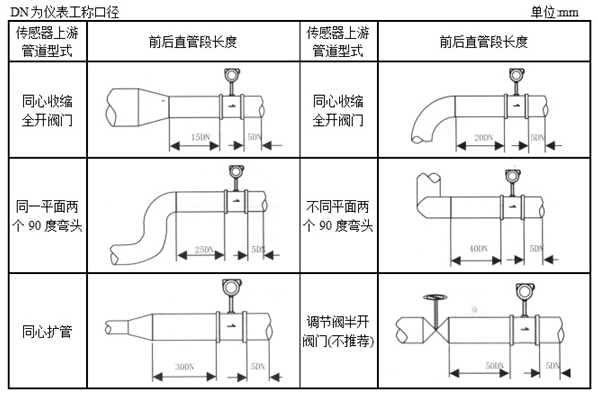

这个参数相对来也说是比较重要的，因为直管段的长度会直接影响到涡街流量计的测量精度。下面就为大家介绍6种常见管道的长度参数。
1．涡街流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
2．传感器应水平或垂直安装（液体的流向自下而上）在与其公称通经相应的管道上。
3．传感器上游侧不应设置流量调节阀。
4．如上游直管段长度不能满足上图要求，建议用户在上游侧管道中安装流体整流器。
5．若管道要缩径，其直管段与渐变管的长度应满足上图.
6．传感器不要安装在有强烈振动的管道上，以免影响精度，如传感器在有振动的管道上安装使用时，可采取下面措施来减小振动带来的干扰：
(a)、在传感器上游2D处加装管道 固定支撑点。
(b)、在满足直管段要求的前提下，加装软管过度。
7．传感器（变送器）安装在高温管道上时，传感器（变送器）必须加保温层，防止热辐射对放大器的伤害。
8．涡街流量计附近不得有强烈磁场干扰。
9．涡街流量计必须可靠接地，接地电阻应≤10Ω.
10．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

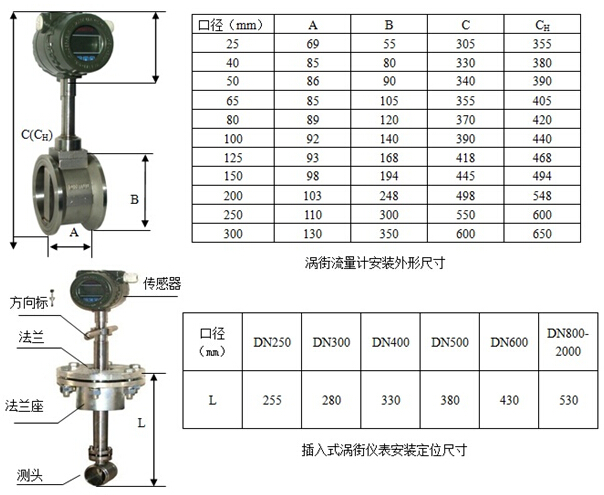

三、涡街流量计外形尺寸
涡街流量计安装注意事项
1、涡街流量计属于精密仪表，仪表应选择安装在干燥、通风、灰尘少的地方。
2、使用测量蒸汽的仪表，表体、管道一定要加保温，法兰要夹紧，不得有漏气的地方，否则仪表很容易损坏。
3、仪表安装最好选择在室内，远离震动及有较强电磁干扰的地方。如在室外，可将表头加以保护。
4、涡街流量计前最少要有10-15倍的直管段，后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试。
5、最好有一段直管段，在安装前先将两片法兰焊接好，再将仪表装好夹紧，将管道切掉等长直管，然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。
