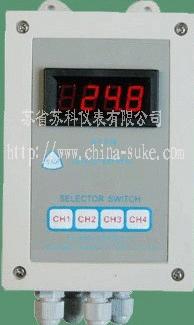

一、XTRM遠傳監測儀采用微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行精度佳的線性校正。智能數字控制，量程可自由設定。控制輸出有二種：各路輪回報警輸出/ 遠傳變送輸出；多路比較后最高測量點作為輸出（遠傳變送輸出）。輸入/輸出回路均采用光電隔離，具有良好的抗干擾能力。具有高亮度LED數碼顯示、指針表頭顯示二種。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分簡便。
本產品可同時測量2至4個測量點，并將各個測溫回路中的溫度比較以后，把最高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。
二、XTRM遠傳監測儀主要技術性能
輸入信號 |
測量通道 1～4路巡回測量
模 擬 量 熱電偶：標準熱電偶-- B、S、K、E、J、T、WRe等
電 阻：標準熱電阻-- Pt100、Cu50、Cu100、遠傳壓力電阻-- 30～350Ω等
電 流：0～10mA、4～20mA等（輸入電阻≤250Ω）
電 壓：0～5V、1～5V、mV等（輸入阻抗≥250KΩ） |
輸出信號 |
模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 0～5V (輸出電阻≤250Ω)DC 1～5V (輸出電阻≤250Ω) |
特 性 |
測量精度 ：±0.2%FS字或±0.5%FS；
分 辨 率 數字顯示:±1字
顯示范圍 數字顯示:-1999～9999; （或特殊要求）
顯示方式 0.8英寸高亮度LED雙數碼顯示 發光二極管工作狀態顯示 1～4測量通道號顯示
通道屏蔽與鎖定功能顯示
溫度補償 0～50℃溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后永久保存 參數設定值密碼鎖定
保護方式 電源欠壓自動復位 工作異常自動復位 |
使用環境 |
環境溫度 -25℃～80℃
相對濕度 ≤90% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90～265V（開關電源） ·DC 24V±2V |
產品選型
XTRM-( )2( )/G |
通道數 |
2 |
通道數為2個 |
3 |
通道數為3個 |
4 |
通道數為4個 |
輸入型號 |
2 |
熱電阻:Pt100 |
溫度范圍 |
10 |
0～100℃ |
15 |
0～150℃ |
輸出形式 |
G |
4～20mA |
電源 |
D |
DC24V（可省略） |
例：選用4通道，Pt100 ，0～150℃輸出4～20mA則XTRM-4215/G |
