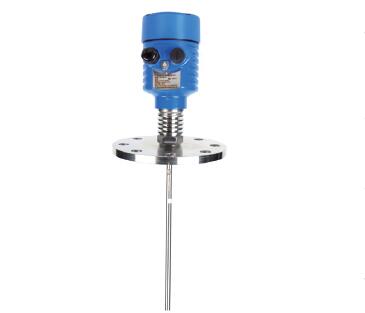

測量原理
SKGW55高溫導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化成物位信號。
SKGW高溫導波雷達物位計參數
應 用：液體、高溫高壓工況
測量范圍：纜 30m/桿：6m
過程連接：螺紋、法蘭
介質溫度：-40~400℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

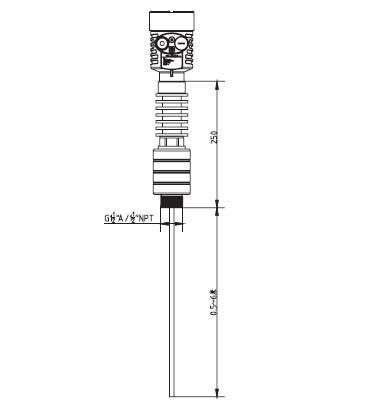

SKGW高溫導波雷達物位計外型尺寸圖

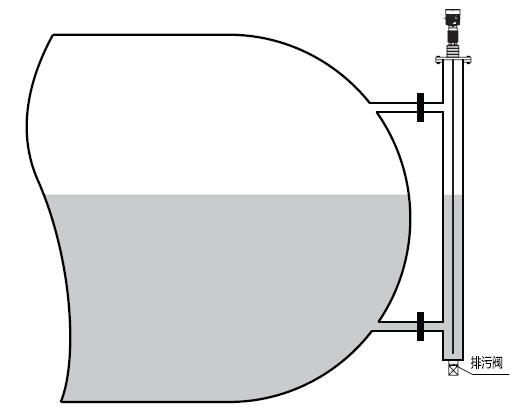

SKGW高溫導波雷達物位計安裝
SKGW高溫導波雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
傳感器/纜式探頭 |
A液體Φ4mm
B 固體Φ6mm |
過程連接/材料 |
G G1?/螺紋 不銹鋼
N 1?NPT螺紋 不銹鋼
Y特殊定制 |
密封/過程溫度 |
G 高溫密封/-40~400℃帶散熱器 |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線制
4 (4~20)mA/（-24）VDC /HART四線制
5 (4~20)mA/（-220）VAC /HART四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊約定 |
Y 特殊定制 |
|
