SKUHZ型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合對液位的測量及就地顯示或遠傳顯示與控制。SKUHZ系列產品可以做到密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上SK系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。SKUHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
工作原理：
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對訂貨）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

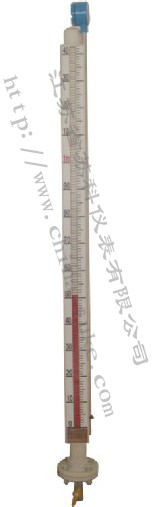

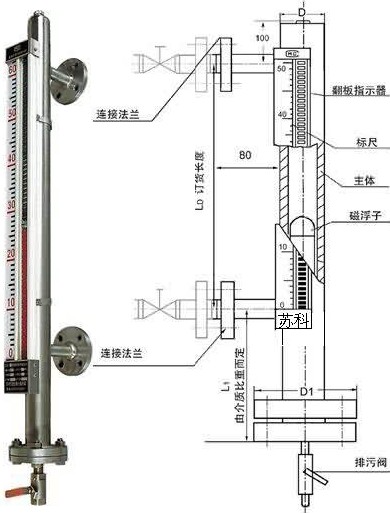

磁翻板液位計結構如下圖所示:
1、量程范圍（mm）：300～19000（側裝）；300～5000（頂裝）
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度（mm）：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：EXdbIICT6Gb
10、傳輸方式：常規為電流二線制DC24V 4～20mA（液位變送器模塊型號：SK-SBUHZ）；開關量報警信號（電流與開關量兩項功能可同時兼具）；RS485通訊；HART協議
11、接口法蘭：DN20 DN25 PN4.0 HG20593（側裝式）
DN80 DN100 PN1.0 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊訂貨。
注：當液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
產品選型
SKUHZ |
磁翻板液位計 |
|
代碼 |
安裝方式 |
2 |
側裝式 |
3 |
頂裝式 |
|
代碼 |
主體材質 |
1 |
ABS（PP） |
2 |
304 |
3 |
316L |
4 |
304襯PTFE |
5 |
316襯PTFE |
|
代碼 |
公稱壓力 |
1 |
0.6Mpa(僅適用于主體材質為ABS時) |
2 |
1.6Mpa |
3 |
2.5Mpa |
4 |
4.0Mpa |
T |
特殊說明 |
|
代碼 |
功能要求 |
1 |
基本型（就地顯示，不帶2、3、4、5） |
2 |
帶上、下限開關輸出；上上限，下下限等多點位控制用Xn標示 |
3 |
帶現場顯示型遠傳（二線制4~20mA輸出，24VDC） |
4 |
帶遠傳信號（二線制4~20mA輸出，24VDC） |
5 |
帶本安隔爆型遠傳（4~20mA輸出，24VDC） |
|
代碼 |
功能要求 |
L（mm） |
測量量程范圍-側裝式為兩側裝法蘭的中心距離 |
L/L1(mm) |
測量量程范圍-頂裝式為法蘭以下長度/測量量程范圍 |
|
代碼 |
功能要求 |
ρ |
介質密度g/cm³ |
|
代碼 |
功能要求 |
|
|
|
|
|
|
|
DN |
連接法蘭規格尺寸
側裝式法蘭DN20 DN25 PN1.6或者其它要求
頂裝式法蘭DN80 DN100 PN1.0 PN1.6或者其它 |
SKUHZ |
2 |
4 |
2 |
5 |
1100 |
1.2 |
DN20 |
|
選型釋義;磁翻板液位計;側裝式安裝;主體材質：304襯四氟;公稱壓力1.6MPa;DC24V供電;4~20mA輸出;隔爆型
兩法蘭安裝中心距1100mm 介質密度：1.2g/cm² 側裝式法蘭連接 法蘭規格：DN20 PN1.6 |
磁翻板液位計系列產品有：側裝式磁翻板液位計；頂裝式磁翻板液位計；防腐型磁翻板液位計；遠傳磁翻板液位計 |
